אחד הדברים הפחות ידועים או יותר נכון המובנים מאליהם זה כמה כמות של מידע עוברת באוויר. אנחנו רגילים לחשוב על רדיו כעל משהו די פשוט, אבל רדיו (FM\AM) הוא רק חלק קטן מהמידע שעובר בגלים אלקטרומגנטיים בישראל ונמצא בכל מקום. יש סביבנו המון המון משדרים שמשדרים בגלים שונים. לא, לא רק תחנות רדיו אלא גם מקלטים, רדיו חובבים, מכשירים אלחוטיים שונים, אינטרקומים, רדיו מטוסים ובאמת ציודים שמשדרים בכמויות עצומות. מה שהכי יפה הוא שעם ציוד של מאה שקלים אפשר לנצל את המחשב הביתי לשוטטות בתווך האלחוטי ומציאת כל מיני דברים שהם מעבר להאזנה לרדיו. במדריך הזה אני מסביר על איך מחברים דונגל למחשב והכרות קצרה עם תוכנת SDR++. ההסבר הוא על סביבת מק אבל אין בעיה לעשות את זה גם בסביבת לינוקס או חלונות.
הקרינה
אזהרה קטנה: יש אנשים שחוששים מאד מקרינה לא מייננת כמו WiFi או קרינה סלולרית, המדריך הזה מראה את הכמות העצומה של קרינה שיש באוויר בצורה של גלים. הקרינה הזו קיימת גם באופן טבעי (גם אור הוא קרינה) והקרינה לא מזיקה כמובן. המדריך הזה הוא רק על מקלט, אנחנו לא משדרים כלום אלא קולטים מהאוויר. אז אם יש לכם חשש – כדאי לקרוא קצת על מה זו קרינה לא מייננת אבל במדריך הזה מדובר על קליטה בלבד.
אז מה זה SDR?
אנחנו עובדים עם Software Defined Radio שזה בגדול מכשיר שממיר אותות רדיו אנולוגיים לפורמט דיגיטלי. המכשיר הזה ניתן לרכישה בעלי אקספרס הקרוב למקום מגוריכם. הנה קישור (בלי referral) למוצר כזה.

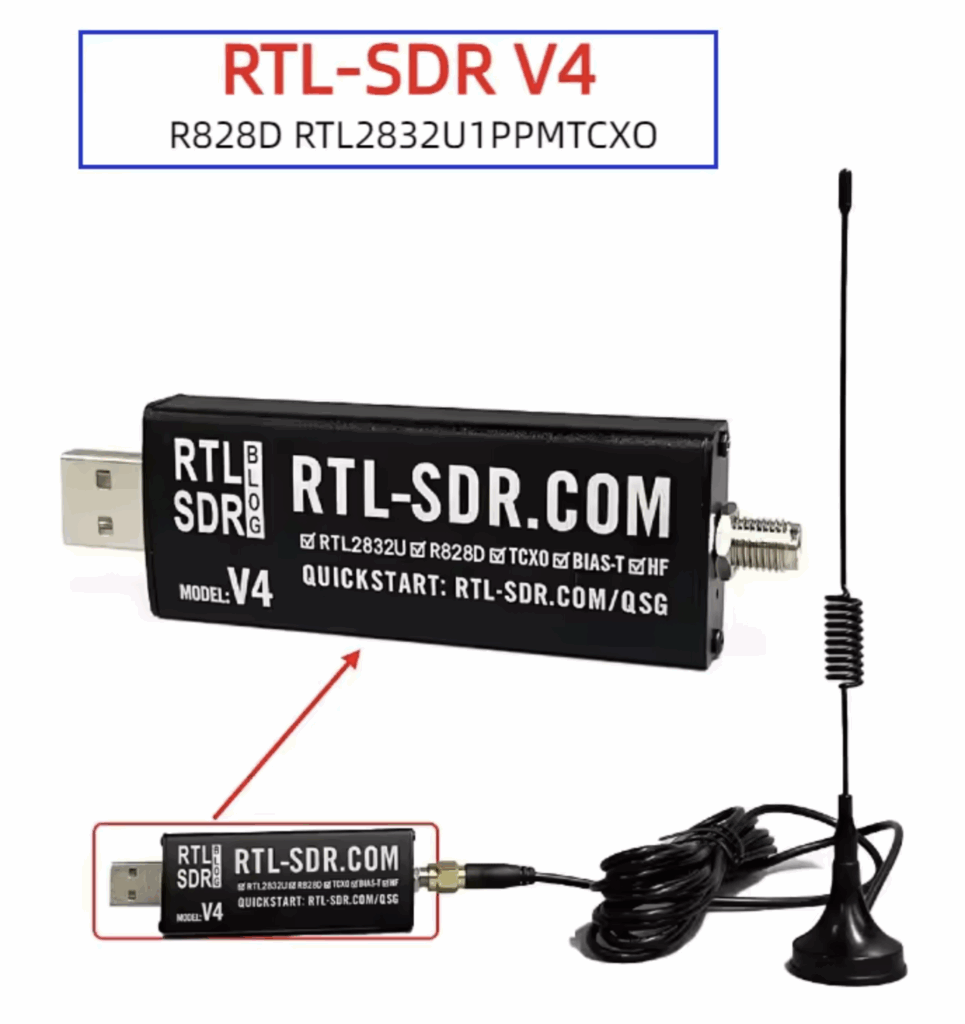

בגדול מדובר בדונגל שמחובר לאנטנה אחת או כמה אנטנות. הדונגל הוא USB שמתחבר למחשב. אם יש לכם מק, אפשר לקנות מתאם (ממליץ על ugreen שתמיד עובד). אני מסביר פה גם על מק ולינוקס. מה עם חלונות? פשוט תעתיקו את הקוד לאיזה בינה מלאכותית ותבקשו ממנה לגרום לזה לעבוד על חלונות. על מק אני יודע שזה עובד.
החיבור
החיבור הוא די פשוט ולא מצריך כלים. פשוט מבריגים את האנטנות השונות ומחברים. מה שחשוב הוא הדונגל. צריך לחבר אותו ל-USB – אם יש לכם מק – תצטרכו מתאם. אני תמיד עובד עם זה של ugreen (הם לא משלמים לי כמובן אבל אני מרוצה) – גם לאינטל וגם לסיליקון. כדאי לבדוק את החיבור היטב.
התקנת התוכנות
אנחנו מתקינים שתי תוכנות שנדרשות לעבודה עם SDR. הראשונה היא התוכנה שמתחברת לדונגל בשם RTL-SDR ואז הדרייבר librtlsdr שבעצם מסוגלת לקחת את הנתונים ולהעביר אותם לכל תוכנה שרוצה להשתמש בה.
במק זה קל:
brew install librtlsdr
brew install rtl-sdrגם בלינוקס. בחלונות זה גם לא מאד מסובך אבל תצטרכו להעזר ב-LLM החביב עליכם.
בדיקה של הדונגל

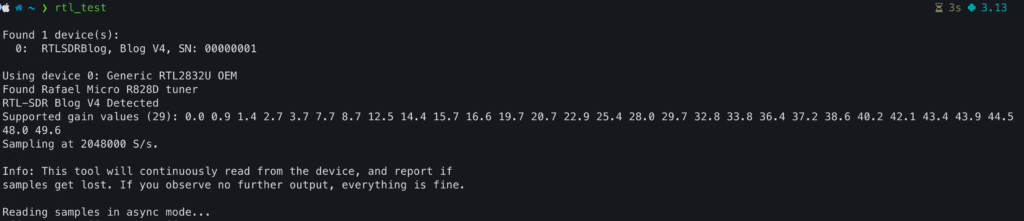

עכשיו אפשר להקליד rtl_test. רואים שמשהו מחובר? מעולה! אמור להיות כתוב ש-device אחד מחובר. יאי!
אבל… מה קורה אם זה לא עובד? מניסיון: פשוט תבדקו את ה-USB. יש מצב שהוא לא מחובר כמו שצריך או לחלופין, שהמתאם קצת רופף. הציבו את הדונגל בשקע אחר, תוציאו ותכניסו – זה יעבוד.
התוכנה
השלב הבא הוא להשתמש בתוכנה שיודעת להתחבר ל-SDR. יש המון, אפשר להשתמש גם ב-CLI, אבל באמת אחת התוכנות השימושיות והמעודכנות וגם בקוד פתוח היא ++SDR. לכל הפלטפורמות. ההתקנה של זה היא פשוטה -= כניסה לאתר של ++SDR ובחירה בגרסה שלכם. זה לא מאד אינטואטיבי אבל לפעמים תוכנות בקוד פתוח נראות ככה 🙂 אם אתם מתקינים על מק ואתם מקבלים הודעת שגיאה של ״pple could not verify “SDR++” is free of malware that may harm your Mac or compromise your privacy.״ תצטרכו להכנס להגדרות של האבטחה והפרטיות ותראו שם הודעה של ״"SDR++.app" was blocked from use because it is not from an identified developer.״ ולידה Allow Anyway – אתם יודעים מה לעשות. אחרי זה יהיה אפשר לפתוח את התוכנה.

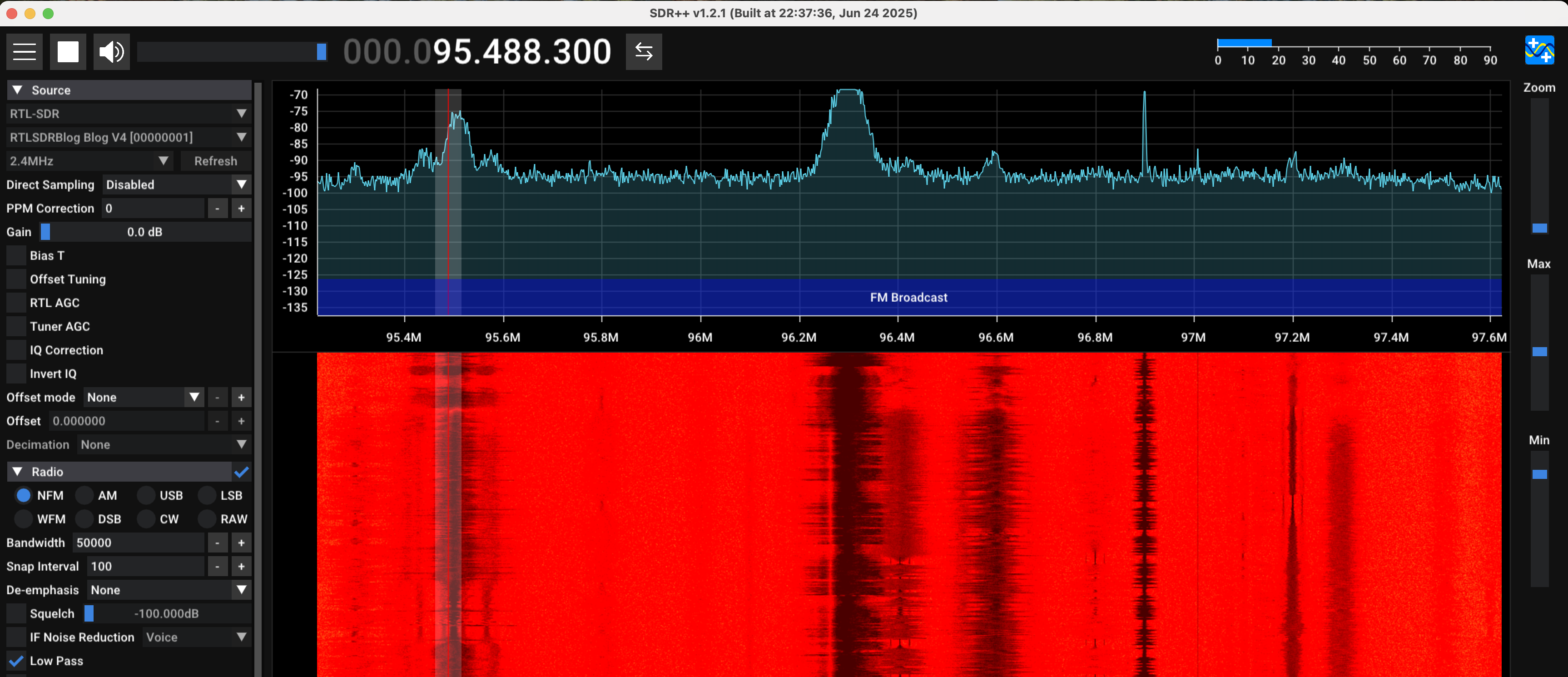

הדבר הראשון שצריך לעשות הוא לגשת לצד שמאל למעלה ולבחור Source ואז RTL-SDR ואז לבחור Refresh. תתחילו לראות גלים. זה הזמן להתחיל לשוטט. הדבר הראשון שכדאי לעשות הוא להתחיל במשהו קטן ופשוט – לבחור את תחנות הרדיו ולהאזין להם.
תחנות רדיו
תחנות רדיו מודרניות בישראל משדרות ב-WFM שזה ראשי תבות של Wide FM. מצד שמאל נסתכל על Radio ושם נבחר ב-WFM. רואים את המספרים למעלה? הם התדירות.
000.123.456.789
| Section | Meaning |
|---|---|
000. | ג׳יגה-הרץ – לא רלוונטי אלינו |
123. | מגה-הרץ |
456. | קילוהרץ |
780 | הרץ |
אם אנחנו רוצים לשמוע 99FM זה 99 מגהרץ. הקליקו על החלק העליון או התחתון של המספרים או תגללו על גבי הלוח. ברגע שתגיעו לשם, תוכלו לשמוע מוזיקה.
הכרות עם הספקטרום ועם ה-waterfall
תשימו לב שיש שני חלקים. החלק העליון הוא הספקטרום – הציר האופקי: תדר והציר האנכי: עוצמת האות בדציבלים (dB) – ככל שהפס גבוה יותר, האות חזק יותר. החלק התחתון הוא ה-waterfall. הציר האופקי: תדר. הציר האנכי: זמן – למעלה זה עכשיו למטה זה בעבר.הצבע: עוצמת האות (צהוב/אדום = חזק, כחול = חלש).

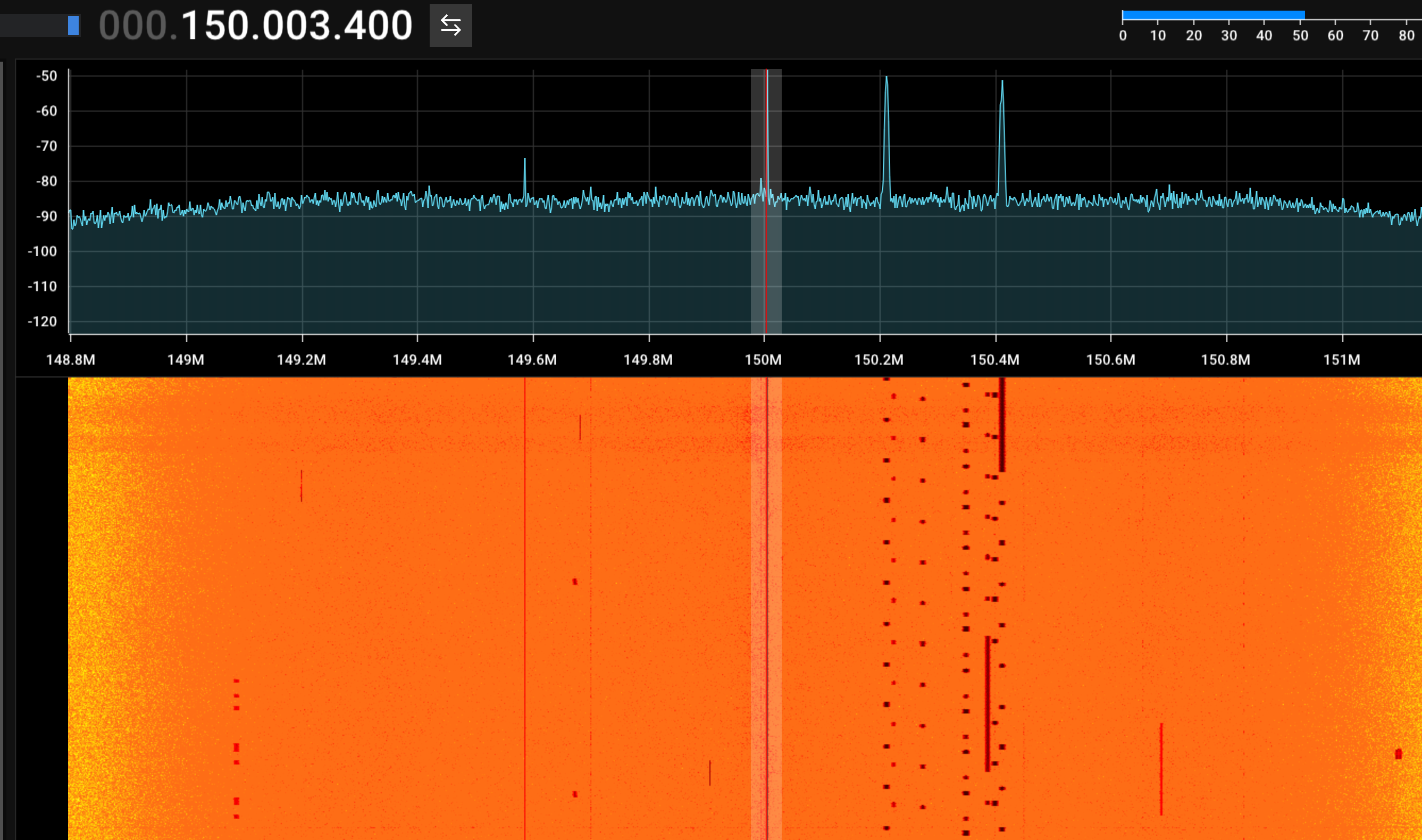

שימו לב למסך הזה למשל:
אני בתדר של 150 מגהרץ, זה כבר לא רדיו מסחרי. אפשר לראות בתדר 150.2 שיש שידור חזק בנקודת הזמן הזו. ההיסטוריה מראה שהשידור הוא מחזורי – רואים לפי הנקודות. כלומר השידור מתחיל ונפסק. זה מראה על שידור ממוחשב כלשהו. מה יש שם? איזה עוד דברים מעניינים יש בתווך הדיגיטלי? טוב, מעכשיו זה עליכם וגם בפוסט עתידי שבו אסביר על דברים שאי אפשר לקלוט עם רדיו.
